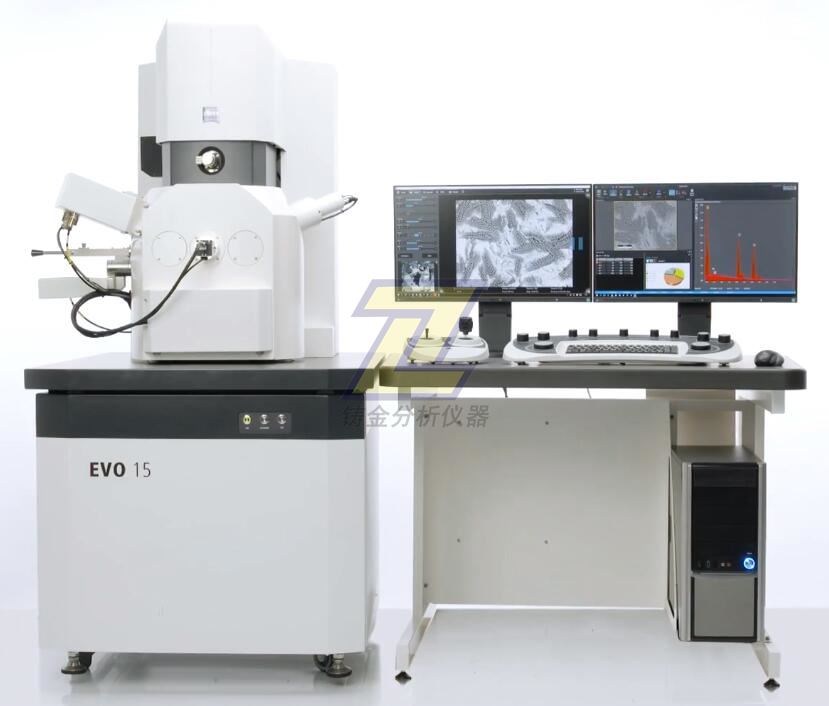

EVO系列將高性能的掃描電鏡和直觀的、友好的用戶界面體驗結合在一起，
同時能夠吸引經驗豐富的用戶以及新用戶。無論是在生命科學， 材料科學， 或例行的工業質量力求和失效分析領域，憑借廣泛的可選配置， EVO 都可以根據您的要求量身定制。
顯微鏡中心或工業質量力求實驗室的多功能解決方案
不同的真空室大小和可滿足所有應用要求的載物臺選項-甚至是大型工業零部件樣品
使用LaB6燈絲，能夠得到更優的圖像質量
對不導電和無導電涂層的樣品的成像和分析性能出色
可以配置多種分析探測器用于滿足各種顯微分析應用的需求
蔡司電鏡|EVO系列掃描電子顯微鏡特點：
=便捷的可用性
SmartSEM
Touch可以通過使用您的指尖與其進行交互式工作流程控制。它簡單易學， 大大減少了培訓所付出的努力和成本，甚至新用戶在幾分鐘內也能夠捕捉令人驚嘆的圖像。此用戶界面還支持需要自動化工作流程以執行可重復檢查任務的工業操作員。
=優的圖像質量
EVO
擅長于對未經處理和沒有導電涂層的樣品獲取的數據。EVO 還允許樣品保留其原始狀態，
維持含水和重污染樣品的數據質量。此外當成像和微量分析面臨挑戰時，選用LaB6燈絲則能夠給予更好的分辨率、 對比度和信噪比。
=EVO 能夠與其它設備相關聯
EVO可以作為半自動、多模式工作流程的一部分，通過重新定位感興趣區域，并以多種方式收集數據，形成信息的完整性。將光學和電子顯微鏡圖像合并起來進行材料表征或零件檢驗，或者將 EVO 與蔡司光學顯微鏡相關聯，進行關聯顆粒度分析。
蔡司電鏡|EVO系列掃描電子顯微鏡真空室尺寸選擇:
|
|
蔡司EVO 10
|
蔡司EVO 15
|
蔡司EVO 25
|
|
|
選擇 EVO 10（可選配BSD和EDS）是您想以一個非常實惠的價格購買掃描電子顯微鏡的切入點。即使這個EVO真空室很小，它也不同于臺式電鏡。您現在在 EVO 的投資力求了您已經為將來需要更多空間和端口的應用做好了準備。
|
EVO 15 充分展示了 EVO 家族的靈活性概念， 并擅長于分析應用。選擇 EVO 15 更大的真空室， 并增加對不導電樣品或零件的成像和分析的可變壓力模式， 你將有一個多功能多用途的顯微鏡設備或者工業質量力求實驗室的解決方案。
|
EVO25 是工業的主力解決方案， 它有足夠的空間以容納甚至更大的部件和組件?？蛇x的 80 mm Z 軸行程載物臺可進一步擴展 EVO 25的功能， 它可以處理重量高達2公斤的樣品甚至傾斜。此外， 大的真空室將能夠容納多個分析檢測器以滿足苛刻的微量分析應用需求。
|
|
大樣品高度
|
100 mm
|
145 mm
|
210 mm
|
|
大樣品直徑
|
230 mm
|
250 mm
|
300 mm
|
|
電動載物臺行程XYZ
|
80 x 100 x 35 mm
|
125 x 125 x 50 mm
|
130 x 130 x 50 (或 80) mm
|
|
高真空模式 (HV)
導電樣品質量的成像與分析
|
?
|
?
|
?
|
|
可變壓力模式 (VP)
不導電且不噴涂導電層樣品的成像和分析
|
?
|
?
|
?
|
|
擴展壓力模式 (EP)
含水或被污染的樣品在其自然狀態下成像
|
?
|
?
|
?
|
蔡司電鏡|EVO系列掃描電子顯微鏡應用示例：
=電子行業：
·目視檢查電子元件、集成電路、MEMS 器件和太陽能電池
·銅絲表面及晶體結構的研究
·金屬腐蝕研究
·斷面失效分析

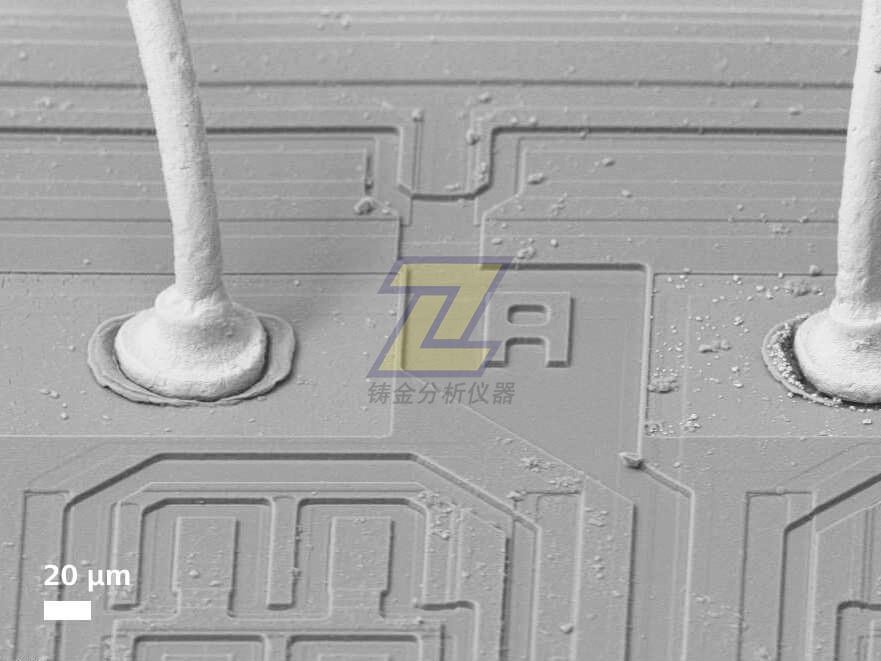

·Wire
bonding線腳檢查
·電容表面成像
=金屬行業：
·對金屬樣品和夾雜物的結構、化學和結晶學進行成像和分析
·相、顆粒、焊縫和失效分析
=加工企業：
·質量分析/質量控制
·失效分析/金相分析
·清潔度檢查
·顆粒的形態和化學分析， 以滿足 ISO 16232 和 VDA 19 中1和2的標準
·非金屬夾雜物的分析
=原材料：
·地質樣品的形態、礦物學和成分分析
·對金屬、斷裂和非金屬夾雜物的結構進行成像和分析
·微粉化和造粒過程中原料化學成分和活性成份的形態和成分分析
=材料科學研究
·用于研究導電和不導電材料樣品的特征
