國產金相顯微鏡示例：
國產正置金相顯微鏡示例1：
|
光學系統 |
無限遠光學系統 |
|
超大視野目鏡 |
WF10X/20 |
|
WF10X/20，十字分劃目鏡 |
|
|
WF15X/16 |
|
|
WF20X/12 |
|
|
無窮遠平場消色差物鏡 |
5X/0.12/∞/- (BF/DF) LWD 10mm |
|
10X/0.25/∞/-(BF/DF) LWD 10mm |
|
|
20X/0.4/∞/0(BF/DF) LWD 5mm |
|
|
50X/0.75/∞/0(BF/DF) LWD 1.3mm |
|
|
100X/0.90(Dry)/∞/0(BF/DF) LWD 0.7mm |
|
|
觀察頭 |
鉸鏈式雙目觀察頭，30°傾斜，瞳距48-75mm |
|
鉸鏈式三目觀察頭，30°傾斜，瞳距48-75mm |
|
|
柯勒照明 |
12V/50W鹵素燈，預置中心、亮度連續可調 |
|
起偏鏡、檢偏鏡 |
|
|
微分干涉 DIC |
|
|
綠、灰濾色片，色溫片和磨砂玻璃 |
|
|
調焦系統 |
粗微動同軸調焦，微調格值2μm，粗動松緊調節，移動范圍30mm |
|
轉換器 |
內向式五孔轉換器 |
|
|
矩形三層活動平臺 188X148mm，移動范圍78mmX54mm |
|
附件 |
壓平機 |
|
攝影附件 |
|
|
物鏡測微尺 |
|
型號 |
技術參數 |
|
目鏡 |
WF10X(Φ22mm)， |
|
物鏡 |
無限遠長距平場消色差物鏡(無蓋玻片)PL 5X/0.12 工作距離:26.3mm |
|
無限遠長距平場消色差物鏡(無蓋玻片)PL L10X/0.25 工作距離:20.2mm |
|
|
無限遠長距平場消色差物鏡(無蓋玻片) PL L20X/0.40（彈簧） 工作距離：8.8 mm |
|
|
無限遠長距平場消色差物鏡(無蓋玻片) PL L50X/0.70（彈簧） 工作距離：3.68 mm |
|
|
|
無限遠長距平場消色差物鏡(無蓋玻片) PL L100X/0.85（干式）工作距離0.4mm（選配） |
|
目鏡筒 |
鉸鏈式三目鏡,傾斜30?,內置檢偏振片,可進行切換 ；瞳距調節范圍 55-75mm,屈光度±5可調。 |
|
落射照明系統 |
6V 30W鹵素燈,亮度可調 |
|
|
落射照明器帶 (黃,藍,綠)濾色片和磨砂玻璃 視場光欄和孔徑光欄大小可調節，可插入式起偏振片，可進行偏光觀察和攝影 |
|
透射照明系統 |
阿貝聚光鏡 NA.1.25 可上下升降 。藍濾色片和磨砂玻璃 集光器，鹵素燈照明適用(內置視場光欄) ，6V 30W 鹵素燈,亮度可調 |
|
調焦機構 |
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 |
|
轉換器 |
五孔(內向式滾珠內定位) |
|
載物臺 |
雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm) |

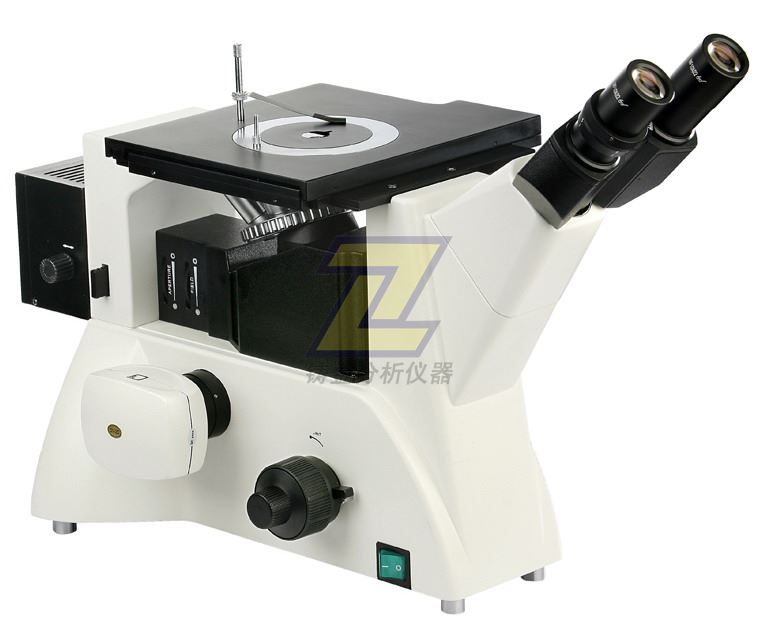

國產倒置金相顯微鏡示例1：
|
1 |
目鏡：大視野目鏡 10X( Ф 22mm)、目鏡 12.5X( Ф 14mm)、分劃目鏡10X |
||||
|
2 |
目鏡筒：鉸鏈式雙目鏡筒(傾斜45?,可100%通光攝影) ，其中一個帶視度調節環 |
||||
|
3 |
物鏡轉換器：五孔物鏡轉換器(滾珠內定位) |
||||
|
4 |
調焦機構：帶限位和調節松緊裝置的同軸粗微動調焦系統，微動手輪格值為 : 0.002 mm |
||||
|
5 |
物鏡類型 |
物鏡倍率 |
數值孔徑 |
工作距離mm |
蓋玻片厚度 |
|
無限遠長工作距離平場消色差物鏡 |
10X |
0．25 |
20．2 |
0 |
|
|
20X |
0．40 |
8.80 |
0 |
||
|
50X |
0．70 |
3.0 |
0 |
||
|
100X（干式） |
0．85 |
0.40 |
0 |
||
|
|
放大倍數：光學放大：100-1000X，系統最大放大倍數： 4000X |
||||
|
6 |
載物臺：雙層機械移動式載物臺，載物臺尺寸：240mmX200mm，移動范圍:橫向30mm，縱向：30mm ，中間帶可旋轉圓形載物板 |
||||
|
7 |
瞳距調節范圍： 53mm~75mm |
||||
|
8 |
偏光裝置：插入式起偏、檢偏裝置，可360度旋轉檢偏鏡，起偏和檢偏均可移出光路 |
||||
|
9 |
照明系統：落射式柯勒照明，帶孔徑光欄和視場光欄調節，12V30鹵素燈照明，亮度可調 |
||||
|
10 |
濾色片：插片式藍、黃、綠、磨砂濾色片 |
||||
|
光學系統 |
無限遠系統 總放大倍數50X-2000X |
|
超大視野目鏡 |
WF10X/22 |
|
WF10X/20，十字分劃目鏡 |
|
|
WF15X/16 |
|
|
WF20X/12 |
|
|
無窮遠長工作距離 |
5X/0.12/∞/0(BF/DF) LWD 10mm |
|
10X/0.25/∞/0(BF/DF) LWD 10mm |
|
|
20X/0.4/∞/0(BF/DF) LWD 5mm |
|
|
50X/0.75/∞/0(BF/DF) LWD 1.3mm |
|
|
100X/0.9/∞/0(BF/DF) LWD 0.7mm |
|
|
觀察頭 |
鉸鏈式雙目觀察頭，30°傾斜，瞳距48-75mm 具有兩個數碼通道，可同時接兩個相機，分光比 R:T=50:50；R:T=100:0/100: |
|
柯勒照明 |
12V/50W鹵素燈，預置中心、亮度連續可調 |
|
起偏鏡、檢偏鏡 |
|
|
微分干涉 DIC |
|
|
內置轉盤式5個，綠、藍、黃、灰濾色片和磨砂玻璃 |
|
|
調焦系統 |
粗微動同軸調焦，微調格值2μm，粗動松緊調節，移動范圍向上1mm,向下7mm |
|
轉換器 |
內向式五孔轉換器 |
|
載物臺 |
矩形雙層活動平臺 226X178mm，移動范圍40mmX40mm |
|
小平臺：Φ20，Φ30，水滴形 |
|
|
附件 |
攝影附件 |
|
物鏡測微尺 0.01mm |
