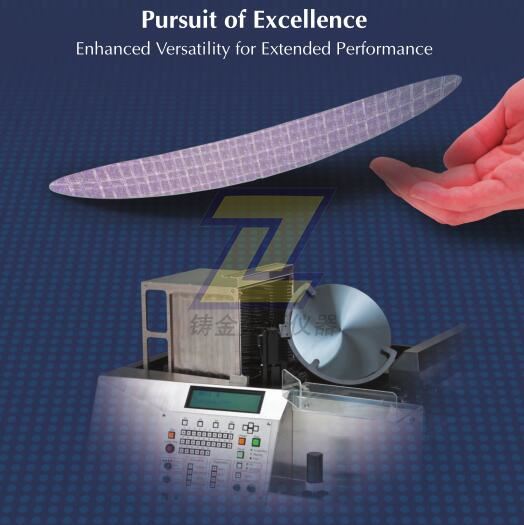

AL120晶圓搬送機可對應200mm以下晶圓尺寸的硅、化合物晶圓，可以搬送薄片晶圓，非常適合于前道到后道工程的晶圓檢查。
※適應范圍廣、搭配靈活
n對應多種尺寸組合
=推出了200 mm專用型、200
mm/150 mm兼用型和150 mm型（對應小于150 mm的晶圓）的3種型號。除此以外，您還可以根據檢查模式，選用微觀檢查專用型號"L型"或微觀?宏觀檢查兼用型號"LMB型"。
n薄片檢查
=對應薄片制造廠家的需求，AL120-LMB-90搭載的新型搬送手臂的設計可以搬運整盒25枚90 μm的薄晶圓。
※高度實用性
n進一步優化的宏觀檢查
=宏觀檢查手臂可以360゜旋轉，更為容易發現傷痕和微塵。
=利用360゜旋轉功能，可以目視檢查整個晶圓（包括邊緣）。此外，在表面宏觀檢查中，使用操縱桿可隨意將晶圓Z大傾斜30゜進行觀察。
n操作便捷
=為了滿足各種常規檢查的要求，AL120可以登記多達10個檢查程序。使用這一功能可以記錄特定的卡盒、晶圓和傳輸速度?？焖俨藛芜x擇按鈕則可以讓操作員立刻切換不同程序。
=晶圓搬送機的菜單設置和設置參數都會在新型的LCD顯示器上顯示。 使用RECALL按鈕可以顯示檢查時登記的有缺陷的對應SLOT，便于操作者再次確認。
=AL120使用非接觸光學定位、查找和對齊缺口／平面，可以減少晶圓和設備之間的接觸，提高晶圓的清潔度。
高度可靠性
n優先考慮晶圓和操作者的安全
=為了能夠安全的安裝晶圓，采用了在裝置正面放置片盒的設計。
=在安全性和人機工學上通過了SEMI
S2/S8檢測，同時，在環境保護方面遵守了RoHS指令。
n堅固、耐用的顯微鏡底座

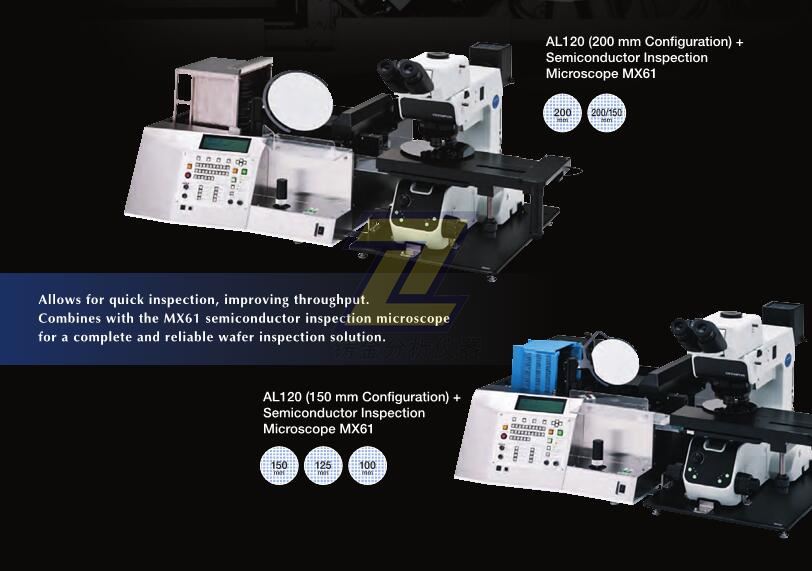

=AL120搭載奧林巴斯MXZYE晶圓檢查顯微鏡系列，通過各種觀測方法，包括：明視場、暗視場、微分干涉（DIC）、近IR（近紅外線）和DUV（深紫外線），實現了ZHUY的圖像分辨率和清晰度。電動物鏡轉換器和孔徑光闌相互鎖定，可以優化各物鏡的照明和對比度。如果特別訂制，AL120還可以應用到其他型號的顯微鏡上。
n人機工程學設計的載物臺
=手動快速釋放真空載物臺可以提高操作員的舒適度和工作效率，標準功能為XY軸控制和晶圓旋轉功能。
=可通過操縱桿或預編程的程序控制電動載物臺，進一步將檢查過程自動化。只需一鍵便可驅動載物臺返回或離開load/unload位置及原點位置。
|
晶圓搬送機 AL120 規格
|
|
|
200 mm專用型
|
200 mm/150 mm 兼用型
|
150 mm型
|
|
AL120-
LMB8-
90
|
AL120-
LMB86-
180
|
AL120-
L86-
180
|
AL120-
LMB86
|
AL120-
L86
|
AL120-
LMB6-
150
|
AL120-
L6-
150
|
|
晶圓尺寸（SEMI規格）
|
200mm
|
200mm / 150mm
|
150mm /
125mm /
100mm
|
|
晶圓Z小厚度
|
90μm
|
180μm
|
400μm
|
150μm
|
|
片盒類型*
|
SEMI規格：25（26）個slot
|
|
片盒數
|
1
|
|
檢查模式
|
全部檢查／抽樣檢查
|
|
搬運順序
|
微觀檢查（顯微鏡檢查）
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
表面宏觀檢查
|
○
|
○
|
|
○
|
|
○
|
|
|
背面宏觀檢查
|
○
|
○
|
|
○
|
|
○
|
|
|
二次背面宏觀檢查
|
○
|
○
|
|
○
|
|
○
|
|
|
晶圓定位（每 90o）
|
非接觸（定位平邊／V型槽）
|
非接觸（定位平邊）
|
|
適配顯微鏡型號
|
奧林巴斯半導體檢查顯微鏡 MX61
|
|
尺寸
|
主機部分：640 (W) × 620 (D) × 378 (H)，配備顯微鏡時：1100 (W) ×
620 (D) × 378 (H)
|
主機部分：570 (W) × 620 (D) × 400 (H)，配備顯微鏡時：980 (W) ×
620 (D) × 400 (H)
|
|
重量（僅主機部分）
|
44
|
44
|
41
|
44
|
41
|
40
|
37
|
|
使用環境（電源／真空）
|
AC100 V～120 V、1 A或AC220 V～240 V、0.5 A 50/60 Hz、-67～-80 kPa、20 Liter/min以上
|
* 最多可登記10種片盒
